詳細情報 |
|||
| 色: | 黒、通常は黒い色、青またはその他、アクア、黄色 | 材料: | お客様のリクエストに応じてPVCを利用できます |
|---|---|---|---|
| ファイバーの種類: | G652D、G657A2、シングルモードまたはマルチモード、G657、シングルモードファイバー | アプリケーション: | FTTH、屋外、空中、装甲屋外光ファイバーケーブル、オーディオ信号伝送 |
| 証明: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | 導体の数: | ≥10、2、6 |
| タイプ: | 同軸、FTTH 24コア光ファイバーケーブル、プロフェッショナル製造ファイバーSMAコネクタ、ベア光学ファイバー、シングルモード、またはマルチモード | 製品名: | 光ファイバー発射ケーブル、FTTHドロップケーブル、2コアFTTHシングルモード屋内/屋外ファイバー光学、装甲2コアフィールド光ファイバーアセンブリアセンブリフィールド操作、1 2 4コアファイバード |
| 繊維数: | 2コア、2/4/6/8/12コア、1-144コア、1コア、1/2/4コア | 長さ: | 必要に応じて、1km、2kmなどが必要です |
| ジャケット素材: | LSZH、PVC、PE、TPU、PVC/LSZH | 動作温度: | -55〜 + 85°C、-20℃から70°、-40°Cから + 70°C |
| パッケージ: | ビニール袋、カートン、1km/ロール | シース: | MDPE/HDPE、PLENUM、LSZH、PVC、ECT |
| ケーブルの直径: | 0.25mm、2.2±0.07 | 強度メンバー: | 鋼線、金属ワイヤー、FRP |
| 名前: | ftthドロップケーブル屋外ファイバー光学ケーブル、光ファイバーパッチコード | メンバーを強化します: | FRPまたはスチール0.4mm/0.45mm/0.5mm、1鋼ワイヤー+ 2 frp |
| ハイライト: | Outdoor ADSS fiber optic cable,Aerial fiber optic cable with warranty,FTTH fiber optic cable 96 core |
||
製品の説明
外部用 FTTH 光ファイバーケーブル ADSS 2 4 6 8 12 24 48 72 96 コア・スパン 空中用光ファイバーケーブル
製品仕様
| 属性 | 価値 |
|---|---|
| 色 | 黒,通常は黒色,青色または他の色,アクア,黄色 |
| 材料 | 顧客の要求に応じて利用可能,PVC |
| 繊維タイプ | G652D,G657A2,シングルモードまたはマルチモード,G657,シングルモードファイバー |
| 適用する | FTTH,OUTDOOR,Aerial,装甲された屋外光ファイバーケーブル,オーディオ信号伝送 |
| 認定 | ISO9001,ROHS,CE,CEおよびROHS,ISO9001/CE/ROHS |
| 指揮者の数 | ≥ 10,2,6 |
| タイプ | 同軸,FTTH 24コア光ファイバーケーブル,プロフェッショナル製造 光ファイバースマコネクタ,裸光ファイバー,シングルモードまたはマルチモード |
| 製品名 | 光ファイバー発射ケーブル,FTHドロップケーブル,2コアFTTH単モード室内/室外光ファイバー,装甲2コアフィールド光ファイバーケーブル組成場での運用,1 2 4コアファイバー光ファイバードロップケーブル |
| 繊維数 | 2コア, 2/4/6/8/12 コア, 1-144 コア, 1コア, 1/2/4 コア |
| 長さ | あなたの必要に応じて, 1KM, 2KMまたは他の要求 |
| ジャケット材料 | LSZH, PVC, PE, TPU, PVC/LSZH |
| 動作温度 | -55~+85°C, -20°Cから70°C, -40°Cから+70°C |
| パッケージ | プラスチック袋,カートン,1km/ロール |
| 蓋 | MDPE/HDPE,PLENUM,LSZH,PVCなど |
| ケーブル直径 | 0.25MM 2.2±007 |
| 筋力のあるメンバー | 鋼鉄線 金属線 FRP |
| 名前 | 外部用光ファイバーケーブル,光ファイバーパッチコード |
| 強くなる | FRPまたは鋼0.4mm/0.45mm/0.5mm,1本の鋼線+2本のFRP |
製品説明
外部用 FTTH 光ファイバーケーブル ADSS 2 4 6 8 12 24 48 72 96 コア・スパン 空中用光ファイバーケーブル

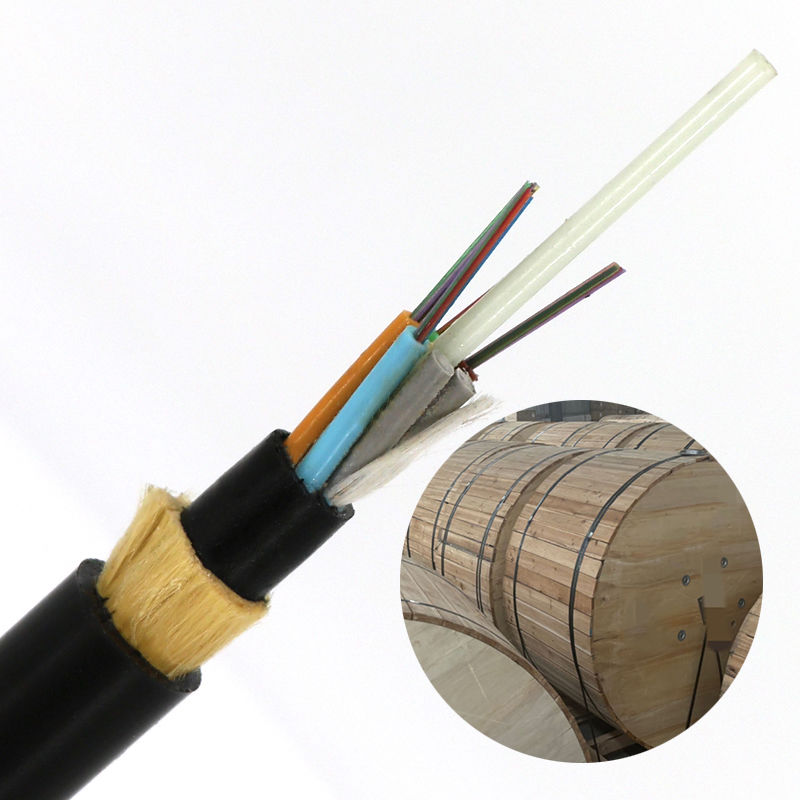

ADSS 光ファイバーケーブルの構造は,松散なチューブ層のストランディング構造を採用し,250μmのファイバが高モジュール材料で作られた松散なチューブに配置されています.緩い管は防水化合物で満たされています緩いチューブ (そして詰め込みロープ) は,非金属中央強化コア (FRP) の周りに曲がり,コンパクトなケーブルコアを形成します.そしてケーブルコアのギャップは,水を遮る油膏で満たされていますケーブルコアはポリエチレン (PE) の内層で外押し,その後強化のためにアラミドで曲がり,最後にポリエチレン (PE) の外層またはATの外層で外押しされます.
ADSS 光ケーブルの設計は,電源線の実際の状況を完全に考慮し,高圧送電線の異なるレベルに適しています.ポリエチレン (PE) 蓋は10kVと35kVの電源線に使用できます110kVと220kVの電源線では,電場強度の分布を計算して光ケーブルの懸垂点を決定し,外側のシールドを使用しなければならない.同時にアラミド繊維の投与量と完璧なストランディングプロセスは,異なるスパンズのアプリケーション要件を満たすために慎重に設計されています.
特徴
- ケーブル直径が小さい (悪天候に適した) 軽量で100mの跨度で塔に負荷が少ない.
- 金属のない構造で 絶縁が良い 雷に抵抗する
- 精巧な製造技術で アラミド糸の強さは均等で ストレスの柔軟性が優れています
特徴
30年以上の寿命で 継続的に立てられます
ATシールドを使用し,追跡抵抗性能が向上し,軽量,ケーブル直径が小さく,氷と風の影響が軽減され,塔とサポートの負荷が大きく縮小されます.
優れた拉伸性能と温度特性がある.
天気 に 適応 する
| 天気条件 | A について | B について | C について | D |
|---|---|---|---|---|
| 風速 (m/s) | 25 | 35 | 10 | 10 |
| アイス (m/s) | 0 | 0 | 5 | 10 |
| 余分な負荷 (N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
オプティカル特性
| ポイント | Gさん652 | Gさん655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| 衰弱 @850nm | ≤3.0dB/km | ≤3.2dB/km | ||
| 衰弱 @1300nm | ≤1.0dB/km | ≤1.2dB/km | ||
| 減衰 @1310nm | ≤0.36dB/km | ≤0.40dB/km | ||
| 衰弱 @1550nm | ≤0.22dB/km | ≤0.23dB/km | ||
| 帯域幅 @850nm | ≥500MHZ.km | ≥200MHZ.km | ||
| 帯域幅 @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||
| 数値アパルチャー | 0.200±0.015NA | 0.275±0.015NA | ||
| ケーブル切断波長 | ≤1260mm | ≤1450mm |
構造パラメータ
| 基準直径 (mm) | RTS (kN) | MAT (kN) | 張力要素の切断面積 (mm2) | 弾性モジュール (kN/mm2) | 熱膨張係数 (※10−6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
スパン 適応性
| スパン (m) 天気条件に適応する | 重量 (kg/km) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | PE: 117,AT: 124 |
| A: 230,B: 150,C: 200,D: 150 | PE: 121,AT: 129 |
| A: 300,B: 200,C: 290,D: 200 | PE: 126,AT: 134 |
| A: 370, B: 250, C: 350, D: 250 | PE: 133,AT: 141 |
| A: 420,B: 280,C: 400,D: 280 | PE: 138,AT: 145 |
| A: 480,B: 320,C: 460,D: 320 | PE: 145,AT: 153 |
| A: 570, B: 380, C: 550, D: 380 | PE: 155,AT: 163 |
| A: 670, B: 460, C: 650, D: 460 | PE: 163,AT: 171 |
| A: 750, B: 530, C: 750, D: 510 | PE: 177,AT: 186 |
| A: 800,B: 560,C: 800,D: 560 | PE: 182,AT: 191 |
| A: 880, B: 650, C: 880, D: 650 | PE: 195,AT: 204 |
