詳細情報 |
|||
| 製品名: | GJYXCH 光ファイバードロップケーブル | 適用する: | 外部用光ファイバーケーブル |
|---|---|---|---|
| 色: | ブラック | 材料: | LSZH PE |
| 繊維の種類: | G652D G657A1 G657A2 | 証明: | ROHS,CE,ISO14001,ISO9001 |
| 使用する: | FTTX | 長さ: | Customizted |
| 品質管理: | 出荷前に 100% テスト | パッケージ: | 木のRam |
| ハイライト: | LZSH 光ファイバードロップケーブル,FTTH ファイバードロップ光ケーブル |
||
製品の説明
GJYXCHドロップケーブル LZSHシングルモード 1 2 4 コア G652D G657A1 G657A2 屋外空中FTTH光ファイバードロップケーブル

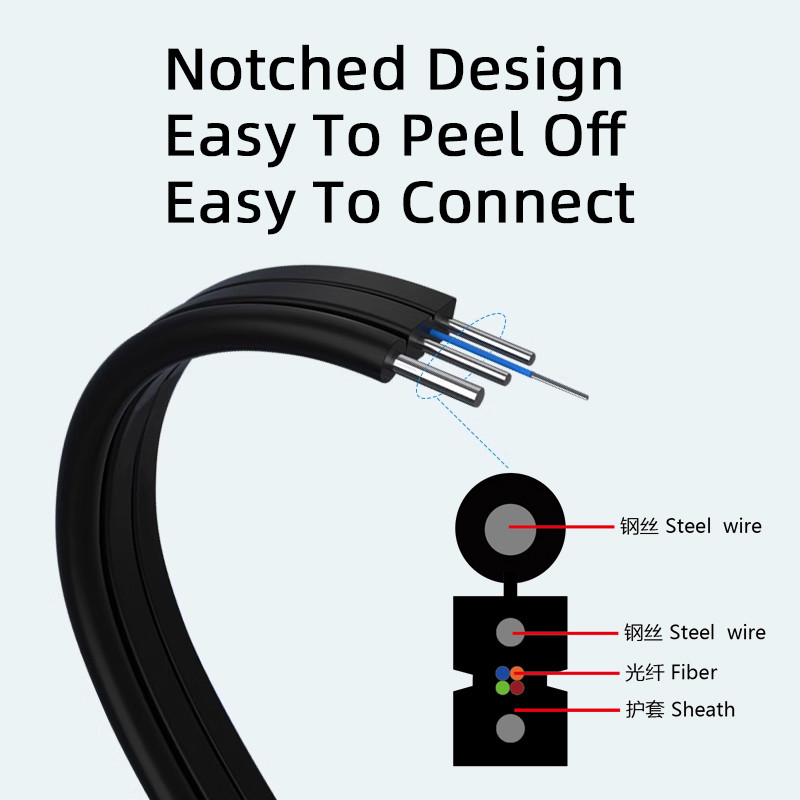

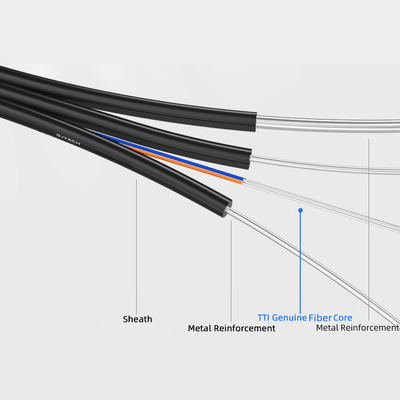

GJYXCH ドロップCA について建設/横断図
|
ポイント |
仕様 |
|
|
繊維数 |
1/2/4F |
|
|
繊維 |
外径 ((±5μm) |
250 |
|
外殻 |
自動支える要素 |
10.0mm 鋼鉄線 |
|
張力要素 |
2*0.4mm スチールワイヤ |
|
|
蓋材 |
LSZH |
|
|
色 |
ブラック |
|
|
外径 |
5.1 (±0.2) *2.0 (±0.1) mm |
|
|
ケーブル重量 ((kg/km) |
22 |
|
|
|
シングルモード |
シングルモード |
シングルモード |
|
|
繊維の種類 |
G652D |
G657A1 |
G657A2 |
|
|
|
(1310/1550nm) |
(1310/1550nm) |
(1310/1550nm) |
|
|
衰弱 |
典型的な |
0.36 / 022 |
0.36 / 022 |
0.36 / 022 |
|
最大 |
0.5/04 |
0.5/04 |
0.5/04 |
|
|
零分散傾き |
≤0.091ps/km·nm2 |
≤0.092ps/km·nm2 |
≤0.092ps/km·nm2 |
|
|
分散 (~1285~1340nm) |
-3.5 〜 3.5ps/ ((nm·km) |
-3.5 〜 3.5ps/ ((nm·km) |
-3.5 〜 3.5ps/ ((nm·km) |
|
|
モードフィールド 直径 ((@1300nm) |
9.3±0.4 μm |
8.8±0.4 μm |
8.8±0.4 μm |
|
|
切断波長ケーブル (nm) |
≤1260 nm |
≤1260 nm |
≤1260 nm |
|
|
曲線半径 (ミリ) |
16mm |
10mm |
7.5mm |
|
|
敷き布団直径 (μm) |
125±1 となる0 |
125±1 となる0 |
125±1 となる0 |
|
ケーブルの機械的および環境性能
|
メカニカルプロパティ |
設置 |
オペレーション |
|
張力強度 |
300N |
600N |
|
曲線の半径 |
15mm |
30mm |
|
圧縮抵抗 |
2000N/100mm |
|
|
他の光ファイバーの機械的特性 ケーブルは,IEC 60794の国際基準を満たす. |
||
光ファイバーケーブルの曲線半径
|
輸送温度 |
-20°C~+60°C |
|
保存温度 |
-20°C~+60°C |
|
設置温度 |
-20°C~+60°C |
|
動作温度 |
-20°C~+60°C |
