詳細情報 |
|||
| 製品名: | GYXTW繊維の光ケーブル | 適用する: | 空中,直接埋葬,チャクト |
|---|---|---|---|
| 色: | ブラック | 材料: | PE |
| 繊維の種類: | G652D | 繊維数: | 2～24コア |
| 波長: | 1310nm または 1550nm | 筋力のあるメンバー: | 鉄線 |
| 使用: | FTTX | 長さ: | Customizted |

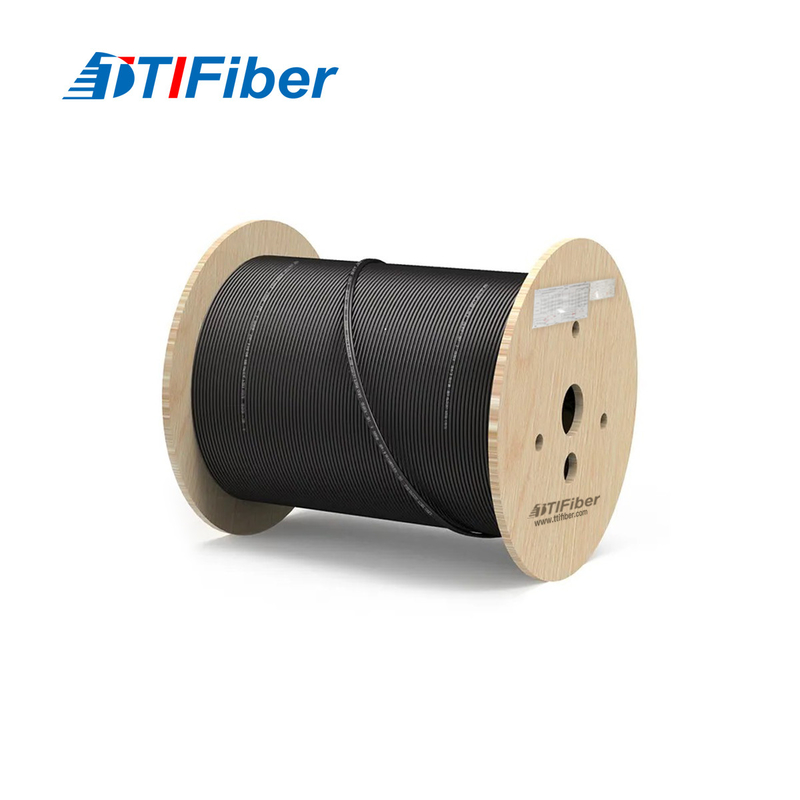

| 品質管理: | 出荷前に 100% テスト | パッケージ: | 木のRam |
| ハイライト: | 7.0mm 光ファイバーケーブル,24Core光ファイバケーブル,48コアの光ファイバーケーブル |
||
製品の説明
光ファイバーケーブル 12コア 24コア 48コア SM G652D 外径 7.0mm スチールワイヤ PE 黒いシートファイバーケーブル

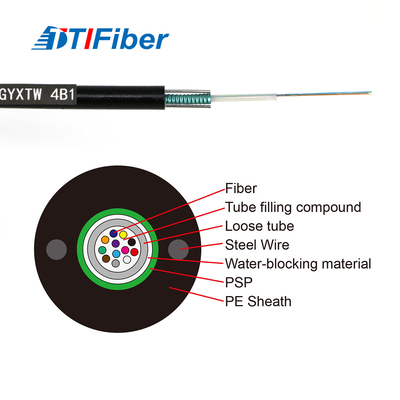

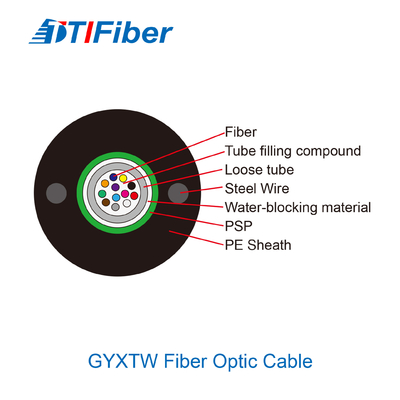

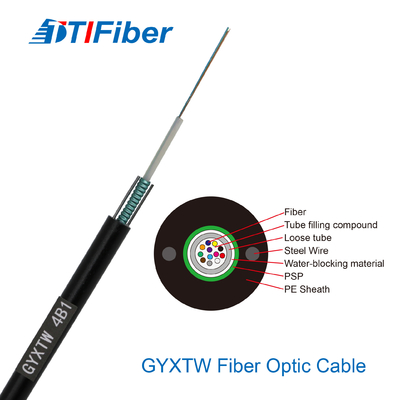

1仕様:
250μmの繊維は高モジュールプラスチック製の緩いチューブに配置されます.
管は水に耐える詰め物で満たされています
管は長さに沿って波紋鋼テープの層で包まれています.
ケーブルをコンパクトに保つために鋼テープと緩い管の水阻害物質が適用されます
鋼鉄テープの両側に2つの並列鋼鉄ワイヤが配置されています.
ケーブルはPE蓋で完成しています.
| ポイント | 仕様 | |
| 繊維数 | 2~24 | |
| 塗装用色繊維 | サイズ | 250μm±15μm |
| 色 | 青,オレンジ,緑,ブラウン,グレー,ホワイト | |
| 緩いチューブ | サイズ | 2.10mm±0.05mm |
| 材料 | PBT | |
| 色 | 自然 | |
| フォースメンバー | 直径 | 1.0mm |
| 材料 | 鉄鋼 | |
| 外着 | サイズ | 8.0mm±0.1mm |
| 材料 | PE | |
| 色 | ブラック | |
2特徴:
メカニカル・温度性能が良さ
高強度で水解に耐える緩い管
繊維の重要な保護を保証する
圧縮耐性と柔軟性
PSP 強化水分性
2 つ の 平行 の 鉄線 が 張力 力 を 確保 する
小径,軽量,安装に便利
保存/操作温度: -40°C~+70°C
3適用:
- 頻繁な雷のエリアと反電気フィールド: 地下鉄,トンネル
- 遠隔通信:ローカルトランクネットワークとユーザーネットワーク
- 管と直接埋葬式
- 厳しい環境
| ポイント | 仕様 | |
| 繊維数 | 2~24 | |
| 塗装用色繊維 | サイズ | 250μm±15μm |
| 色 | 青,オレンジ,緑,ブラウン,グレー,ホワイト | |
| 緩いチューブ | サイズ | 2.10mm±0.05mm |
| 材料 | PBT | |
| 色 | 自然 | |
| フォースメンバー | 直径 | 1.0mm |
| 材料 | 鉄鋼 | |
| 外着 | サイズ | 8.0mm±0.1mm |
| 材料 | PE | |
| 色 | ブラック | |
メカニカル・環境特性
| ポイント | 団結する | 仕様 |
| ストレージ (長期) | N | 600 |
| 緊張 (短期) | N | 1500 |
| クラッシュ (長期) | N/10cm | 300 |
| クラッシュ (短期) | N/10cm | 1000 |
| 曲線半径 (ダイナミック) | mm | 20D |
| 曲線半径 (静的) | mm | 10D |
| 設置温度 | °C | -20~+60 |
| 動作温度 | °C | -40~+70 |
| 貯蔵温度 | °C | -40~+70 |
技術パラメータ
| 繊維数 | ケーブル直径 (mm) | ケーブル重量 (kg/km) |
張力強度 長い/短い 期間 (N) |
圧縮抵抗性 長い/短い 期間 (N/100mm) |
折りたたみ 半径 静的/動的 (mm) |
| 2〜12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| トランスミッション特性 | |||||
| Gさん652 | Gさん655 | 50/125μm | 62.5/125μm | ||
|
最大減衰 (dB/km) (+20°C) |
850 nm | 3.0 | 3.3 | ||
| 1300nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0.4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| ケーブル切断波長 (nm) | ≤1260 | ≤1450 |
|
||

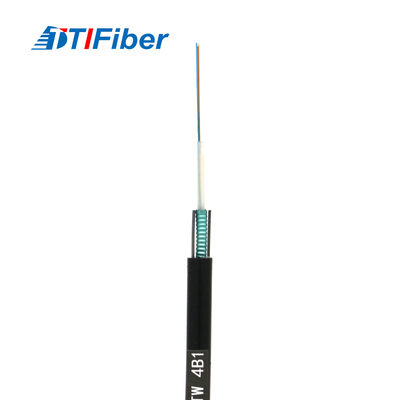

4商品の画像:
