詳細情報 |
|||
| 製品名: | GJYXCH 光ファイバードロップケーブル | 応用: | 屋外ファイバーオプティックケーブル |
|---|---|---|---|
| 色: | 黒 | 材料: | LSZH PE |
| ファイバータイプ: | G652D G657A1 G657A2 | 証明: | ROHS,CE,ISO14001,ISO9001 |
| 使用: | fttx | 長さ: | Customizted |

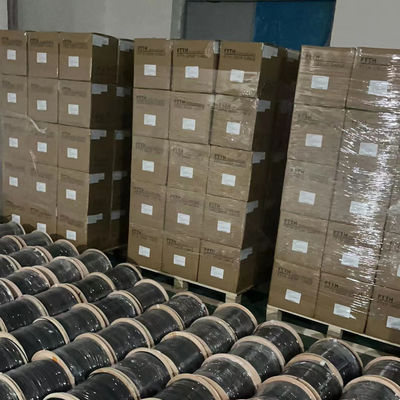

| 品質管理: | 出荷前に100％テストします | パッケージ: | 木のRam |
| ハイライト: | FTTHの繊維光学のドロップ・ケーブル,G657A光ファイバーケーブル,室内外用ファイバーケーブル |
||
製品の説明

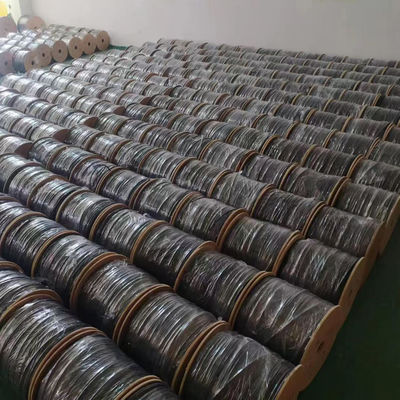

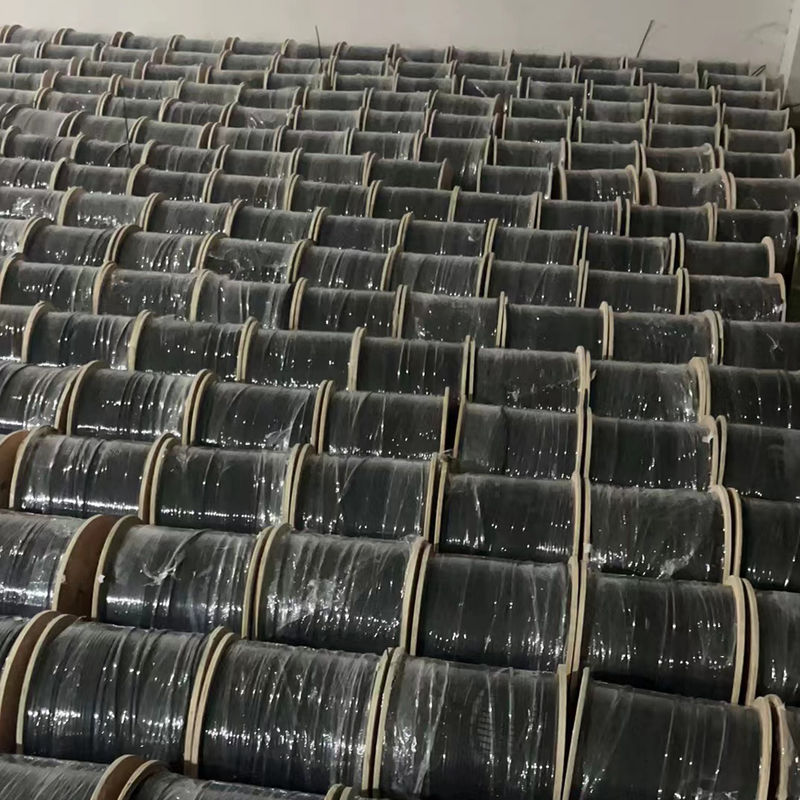

屋外屋内FTTH GJYXCHドロップケーブル G657A G652D 1 2コアファイバーホームファイバー 1km 2km光ファイバーケーブル
GJYXCHドロップケーブル LZSHシングルモード 1 2 4コア G652D G657A1 G657A2 屋外空中FTTHファイバードロップ光ケーブル
GJYXCHドロップケーブル 構造図 / 断面図
技術仕様
| 項目 | 仕様 |
|---|---|
| ファイバー数 | 1/2/4F |
| ファイバー | 外径（±5μm）：250 |
| 外被 | 自己支持エレメント：1.0mm鋼線 |
| 引張エレメント | 2*0.4mm鋼線 |
| シース材 | LSZH |
| 色 | 黒 |
| 外径 | 5.1（±0.2）*2.0（±0.1）mm |
| ケーブル重量（kg/km） | 22 |
光ファイバー仕様
| ファイバータイプ | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) |
|---|---|---|---|
| 減衰 | 標準：0.36/0.22 最大：0.5/0.4 |
標準：0.36/0.22 最大：0.5/0.4 |
標準：0.36/0.22 最大：0.5/0.4 |
| ゼロ分散スロープ | ≤0.091 ps/km*nm2 | ≤0.092 ps/km*nm2 | ≤0.092 ps/km*nm2 |
| 分散（1285～1340nm） | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| モードフィールド径（@1300nm） | 9.3±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm |
| カットオフ波長ケーブル（nm） | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| 最小曲げ半径（mm） | 16 mm | 10 mm | 7.5 mm |
| クラッド径（µm） | 125±1.0 | 125±1.0 | 125±1.0 |
機械的および環境的性能
| 機械的特性 | 設置 | 動作 |
|---|---|---|
| 引張強度 | 300N | 600N |
| 最小曲げ半径 | 15mm | 30mm |
| 耐圧迫性 | 2000N/100mm | |
他の光ファイバーおよびケーブルの機械的特性は、IEC 60794の国際規格に適合するものとします。
温度仕様
| 輸送温度 | -20℃～+60℃ |
| 保管温度 | -20℃～+60℃ |
| 設置温度 | -20℃～+60℃ |
| 動作温度 | -20℃～+60℃ |
