詳細情報 |
|||
| 製品名: | GJYXCH 光ファイバードロップケーブル | 応用: | 屋外ファイバーオプティックケーブル |
|---|---|---|---|
| 色: | 黒 | 材料: | LSZH PE |
| ファイバータイプ: | G652D G657A1 G657A2 | 証明: | ROHS,CE,ISO14001,ISO9001 |
| 使用: | fttx | 長さ: | Customizted |

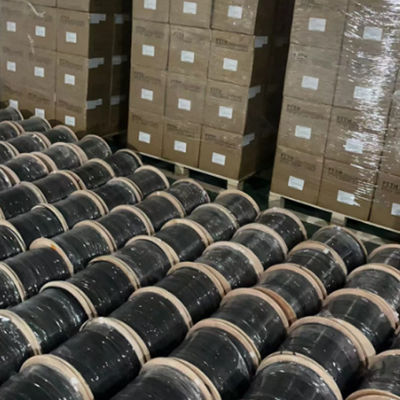

| 品質管理: | 出荷前に100％テストします | パッケージ: | 木のRam |
| ハイライト: | G657A2 屋外光ファイバーケーブル,FTTH ドロップケーブル 1KM,室内外用光ファイバーケーブル |
||
製品の説明
室内・室外 FTTH G657A2 GJYXFCH 1KM 室外光ファイバードロップケーブル
GJYXCHドロップケーブル LZSHシングルモード 1 2 4 コア G652D G657A1 G657A2 屋外空中FTTH光ファイバードロップケーブル
GJYXCH ドロップケーブル建設/横断図
テクニカル仕様
| ポイント | 仕様 |
|---|---|
| 繊維数 | 1/2/4F |
| 繊維 | 外径 (±5μm): 250 |
| 外殻 | 自立支柱: 1.0mm スチールワイヤー 張力要素: 2*0.4mm 鋼線 蓋材:LSZH 色: 黒 |
| 外径 | 5.1 (±0.2) *2.0 (±0.1) mm |
| ケーブル重量 ((kg/km) | 22 |
光ファイバー
| 繊維の種類 | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) |
|---|---|---|---|
| 衰弱 | 典型的には0.36/0.22 最大:0.5/0.4 |
典型的には0.36/0.22 最大:0.5/0.4 |
典型的には0.36/0.22 最大:0.5/0.4 |
| 零分散傾き | ≤0.091ps/km*nm2 | ≤0.092ps/km*nm2 | ≤0.092ps/km*nm2 |
| 分散 (~1285~1340nm) | -3.5 - 3.5ps/ ((nm*km) | -3.5 - 3.5ps/ ((nm*km) | -3.5 - 3.5ps/ ((nm*km) |
| モードフィールド 直径 ((@1300nm) | 9.3±0.4 μm | 8.8±0.4 μm | 8.8±0.4 μm |
| 切断波長ケーブル (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| 曲線半径 (ミリ) | 16mm | 10mm | 7.5mm |
| 敷き布団直径 (μm) | 125±1 となる0 | 125±1 となる0 | 125±1 となる0 |
ケーブルの機械的および環境性能
| メカニカルプロパティ | 設置 | オペレーション |
|---|---|---|
| 張力強度 | 300N | 600N |
| 曲線の半径 | 15mm | 30mm |
| 圧縮抵抗 | 2000N/100mm | |
他の光ファイバーおよびケーブルの機械的特性は,IEC60794の国際基準を満たす.
光ファイバーケーブルの曲線半径
| 輸送温度 | -20°C~+60°C |
|---|---|
| 保存温度 | -20°C~+60°C |
| 設置温度 | -20°C~+60°C |
| 動作温度 | -20°C~+60°C |
