詳細情報 |
|||
洗練されました。: | APC、UPC | 挿入損失: | :">< 0=""> |
---|---|---|---|
Returen の損失: | MM: UPC>35dB | 繊維の計算: | 4~144 の複数の繊維 |
ケーブルのジャケット: | ABS、LSZH | ||
ハイライト: | マルチモード・ファイバのパッチ・コード,光ファイバーネットワークケーブル |
製品の説明

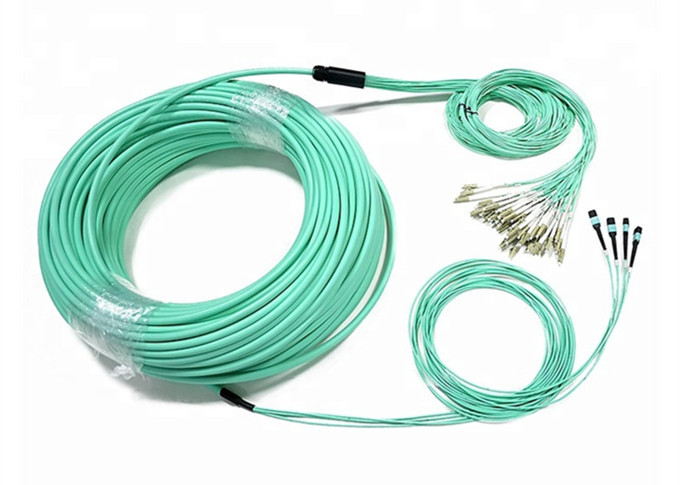

工場はLCのコネクターとの48-96繊維OM4 MTP/MPOをカスタマイズしました
Desciption:
MTPのパッチ・コードがMTPカセット間の相互連結を作るのに使用されていますまたはMPO/MTPの活動的な装置への関係はインターフェイスします。MTPのパッチ・コードが別のMTPのパッチ・コードに(MTPのカプラーを通して)接続されれば、2つのMTPのコネクターの1つは男性でなければなりません(ピンによって装備されていて)。
特徴:
- 1.Connector A) MPOのメス コネクタ(ガイド ピン無し)
2.Connector B) LC/UPC
3.40Gbピン構成
4.Jacketタイプ:評価されるLSZH (OFNR)
5.Jacket色:水(青い)
6.Fiberモード:多重モードの50レーザーによって最大限に活用されるOM3
7.Length:3メートル
8.Breakout長さ:1/2のメートル(~24インチ)
9.Cableタイプ:ブレイクアウトの側面の2mmに円形3mm
10.Fiber計算:8つの繊維
適用:
- 電気通信網
- コンピュータ ネットワーク
- CATVネットワーク
- FTTxの終了
- ギガビットのイーサネット
前erminated MPOの技術極性
3つの極性方法はAのタイプBをタイプし、右の二方向の割振りを保証するのにタイプCが使用されています
ストレート型MPOのトランク ケーブル: キーのキーのアダプター、1つのx AからBの二重パッチ ケーブルおよび1つのx。複式アパート パッチ ケーブルへのA。 |
|
Bの十字MPOのトランク ケーブル: キーのキーのアダプターおよび2 x。複式アパート パッチ ケーブルへのA。 |
|
Cの十字の組MPOのトランク ケーブル: キーのキーのアダプターおよび2 x。複式アパート パッチ ケーブルへのA。 |
|
注:あなたの装置モードにおよびQSFPのタイプはMPO/MTPのトランク ケーブルの極性の影響があります。 単モードMPOのコネクターのデフォルト色は緑です。 |
指定:
繊維のコネクター
コネクターのタイプ | 繊維MPO/MTP (非ピンで止められる) |
終り表面のフェルール | UPC (MM);APC (SM) |
ハウジング色 | MM (ベージュ)、エリートMMの(水)、SM (黄色/緑) |
典型的な挿入損失 | ≤ 0.10 dB |
最高挿入損失。 | ≤ 0.35 dB |
耐久性(500のMatings) | < 0=""> |
繊維ケーブル
繊維のタイプ | OS2、OM1、OM2、OM3、OM4 |
繊維の計算 | 12、24、48、72、96の144の中心 |
ケーブルの外の直径 | 12cores:4.5±0.2mm;24cores:5.4±0.2mm |
外のジャケット色 | OS2 (黄色)、OM2 (オレンジ)、OM3 (水)、OM4 (すみれ色) |
外のジャケット材料 | LSZH、OFNP、OFNR |
引張強さ | 500N |
実用温度 | -20 | +60°C |
保管温度 | -40 | +70°C |
パッキング:
棒のラベル(私達はラベルの顧客のロゴを加えることができます。)が付いているPE袋
