詳細情報 |
|||
| モデル名前: | 繊維の光学パッチ・コード | コネクター: | SC |
|---|---|---|---|
| 繊維のタイプ: | 単モード | 繊維の計算: | 1~144の複数の繊維 |
| ケーブルの直径: | 0.9mm、2.0mm、3.0mm | ケーブル タイプ: | ポリ塩化ビニールLSZHのPE |
| 色: | 色 | ||
| ハイライト: | 繊維のパッチ・コード,繊維のパッチ・コードのタイプ |
||
製品の説明

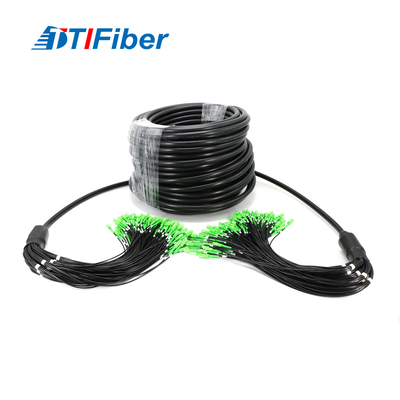

SC / APC-SC/APCコネクタ付き144コアシングルモード光ファイバパッチコード
光ファイバパッチコード
光ファイバパッチケーブルは、光ファイバジャンパまたは光ファイバパッチコードとも呼ばれます。これは、両端の異なるコネクタで終端された光ファイバーケーブルで構成されています。光ファイバパッチケーブルは、コンピュータワークステーションからコンセントおよびパッチパネル、または光クロスコネクト配電センターの2つの主要なアプリケーション分野で使用されます。TTIファイバーは、シングルモード、マルチモード、マルチコア、装甲パッチケーブル、光ファイバーピグテール、その他の特殊パッチケーブルなど、さまざまなタイプの光ファイバーパッチケーブルを提供します。ほとんどのパッチケーブルでは、SC、ST、FC、LC、MU、MTRJ、コネクタ（APC / UPCポリッシュ）がすべて使用できます。また、MTP/MPOケーブルも在庫しております。
光ファイバパッチコード 特徴：
- ROHSおよびBellコアGR326コア基準に適合
- 追加料金なしで利用可能なカスタム構成
- ファイバーバンチ、リボンファンアウト、ピグテールで利用可能
- FC、LC、ST、SC、MTRJ、MU、MPO、D4、SMAオプション
- 端面のフェルール：PC、UPC、APC
- PVC、LSZH、OFNR、OFNPファイバーケーブルはオプション
- 出荷前に工場で100％テスト
- 低挿入損失と高反射減衰量
- シリアル化された個別のテストレコード
光ファイバーネットワークケーブルアプリケーション：
- 光ファイバーパッチパネルに適しています
- 電気通信ネットワーク
- 光ファイバ通信ネットワーク
- CATV、LAN、WAN、テストおよび測定
光ファイバーネットワークケーブル仕様：
| パラメータ | シングルモード | マルチモード | ||||
| 基本 | ファイバーコネクタ | FC、SC、LC、ST、MU、MTRJ、MPO | ||||
| フェルールエンドフェイス | PC | UPC | APC | UPC | ||
| 挿入損失 | ≤0.2dB | ≤0.2dB | ≤0.3dB | ≤0.2bB | ||
| リターンロス | ≥50dB | ≥55dB | ≥60dB | ≥35dB | ||
| セラミックフェルール仕様 | 125.5um同心偏差：<= 1um | 127um同心偏差：<= 3um | ||||
| 適切な繊維 | 9 / 125um | 50 / 125um、62.5 / 125um | ||||
| 端面形状 | 曲率半径 | 7〜25mm | 5〜12mm | 該当なし | ||
| 繊維の突出 | ≤50nm | ≤100nm | 該当なし | |||
| ファイバーアンダーカット | ≤100nm | ≤100nm | 該当なし | |||
| アペックスオフセット | ≤50um | |||||
| 機械的 | 交換可能性 | ≤0.2dB | ||||
| 塩水噴霧 | ≤0.1dB | |||||
| 落とす | ≤0.2dB（1.5M、5滴） | |||||
| 振動 | IL≤0.2dB（550Hz、1.5mm） | |||||
| 再現性 | ≤0.1dB（1000回） | |||||
| 耐久性 | >1000回 | |||||
| 作動温度 | -40°C〜+85°C | |||||
光ファイバーネットワークケーブル注文情報：
ステップ1：コネクタタイプ：SC、LC、ST、FC、MTRJ、MU、MPO、MTP
ステップ2：フェルールの端面：PC、UPC、またはAPC
ステップ3：ファイバータイプ：シングルモード（SM）またはマルチモード（MM）
ステップ4：ケーブルコア：シンプレックスまたはデュプレックス
ステップ5：ケーブルの直径：0.9mm、2.0mm、3.0mm..。
ステップ6：ケーブル長：1、2、3メートルまたはカスタマイズ
ステップ7：ケーブルタイプ：PVC、LSZH、OFNR、OFNP…
ステップ8：ケーブルの色：黄色、オレンジ、白、青、緑、赤、..。
光ファイバーネットワークケーブル運送：
- ドアツードア：エクスプレス（DHL、UPS、TNT、FedExなど）
- 空港から空港へ：飛行機で
- 海港から海港へ：海で（私たちの場所深センは海港です。）
当社のサービス：
- 少量から大量までの標準およびカスタマイズされたOEM製品を歓迎します。
- RoHSおよびSGS規格による地球環境産業への準拠。
- すべての製品は、当社の技術的専門知識によって100％完全にテストされています。
- パッチコードの保証期間は1年です。
梱包：
スティックラベル付きのPEバッグごとに1個（ラベルに顧客のロゴを追加できます）。
